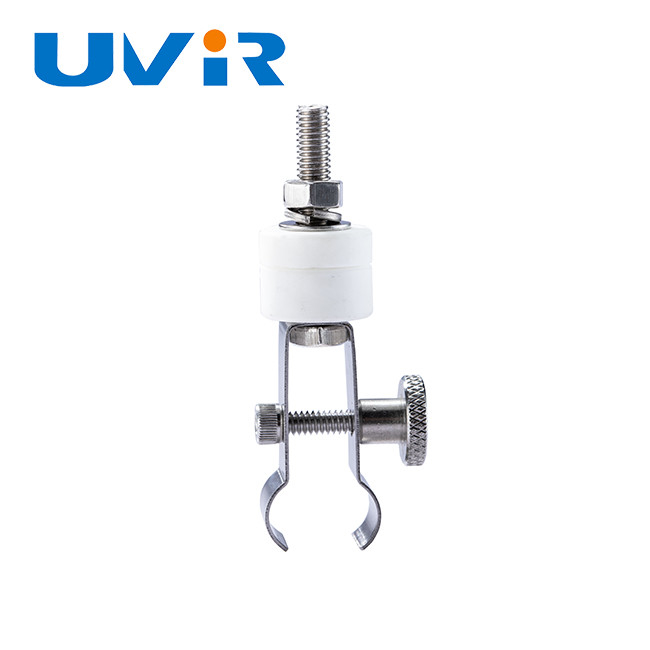

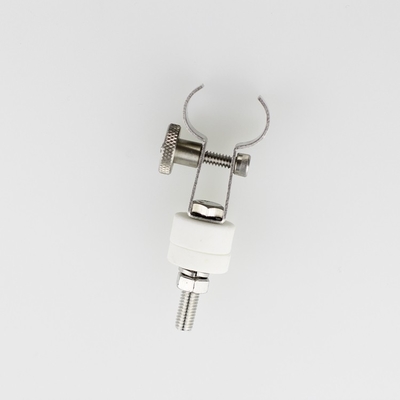

Portalámparas de porcelana de 14 mm IR para lámparas de onda corta de tubo doble

	a	b	c	d	e	M	UVIR No.
	10	23	25	25	10	M5 x 20	GJ0002
	15	33	30	25	15	M5 x 25	GJ0003

El emisor de doble tubo infrarrojo es adecuado solo para operación horizontal. Los emisores IR especiales para posiciones de instalación vertical se fabrican y marcan especialmente como tales.

Para instalar nuestros emisores IR, generalmente se deben usar un montaje y una abrazadera de resorte, y si es necesario, uno o varios soportes centrales, todos fabricados por HNI. El emisor de doble tubo IR debe fijarse en posición sobre un soporte estable (placa de soporte de acero: > 1,5 mm).

1. Taladre orificios de montaje con Φ9,2 mm para el resorte de la abrazadera en el soporte (placa de montaje) a una distancia L.
2. Atornille el resorte de la abrazadera en su lugar con arandelas de cerámica (1) en la placa de montaje (4).
3. Presione el emisor IR en posición en el clip de resorte de retención. El emisor debe apuntar a toda la superficie a calentar. El reflector dorado debe apuntar hacia la placa de soporte.
4. Apriete las tuercas de fijación (2) en la tuerca moleteada (3).

Tirar del cable conductor no debe causar ninguna tensión en el sello de prensa. Radio de curvatura del cable conductor: > 30 mm

L = Longitud total del emisor LG: 2x35 mm (conexión de dos lados) o
L = Longitud total del emisor LG: 35 mm -20 mm (conexión de un solo lado)

Si se exceden las siguientes longitudes totales del emisor para LG, es necesario un soporte central:
Dimensiones del tubo: 23 x 11, LG > 1500 mm y dimensiones del tubo 34x14, LG > 2000 mm

Después de la instalación, el tubo de vidrio de cuarzo del emisor IR debe limpiarse en el lado sin revestimiento de oro. Para este propósito, utilice el paño de limpieza incluido en nuestra entrega o un paño de lino limpio (sin agentes de acabado textil) empapado en alcohol metilado (como alcohol para fricciones) para eliminar cualquier impureza/suciedad o huellas dactilares de la superficie.
