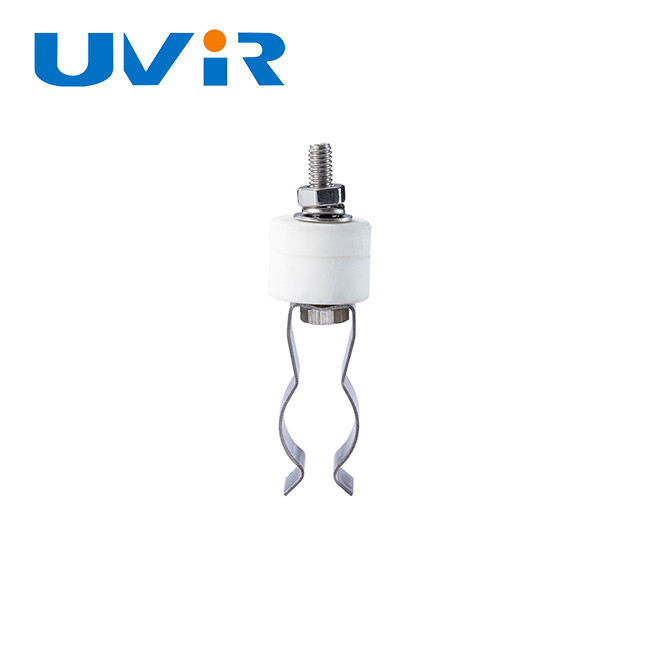

Portalámparas cerámico SC05 de aluminio IR para lámparas gemelas de onda media

• Implementar un sistema de calidad estricto de acuerdo con ISO9001
• Todos los productos se prueban individualmente antes de la entrega
• Entrega puntual: muestras en 5 días hábiles, pedidos a granel en 25 días
• Servicio postventa confiable
• Servicios de ODM y OEM disponibles
• Limitación de MOQ bajo (100pcs)
• Apoyo al cliente 24/7 con respuestas en 24 horas

Sección transversal del tubo gemelo	a) el	b	c	d	El	M.	UVIR NO.
	10	23	25	20	10	M5 x 20	GJ0002L
	15	33	30	25	15	M5 x 25	GJ0003L
	8	18	25	25	10	M5 x 20	GJ0001L

El emisor de infrarrojos de dos tubos es adecuado únicamente para el funcionamiento horizontal. Los emisores IR especiales para posiciones de instalación verticales están especialmente fabricados y marcados como tales.

Para instalar nuestros emisores IR, se utilizará generalmente una sujeción y una sujeción de resorte, y si es necesario, uno o varios soportes centrales, todos fabricados por HNI.El emisor IR de dos tubos debe fijarse en una posición de apoyo estable (placa de apoyo de acero: > 1,5 mm).

Los emisores de IR se ensamblarán en el siguiente orden:

1. Perforación de orificios de fijación con Φ9,2 mm para el muelle de sujeción en el soporte (placa de fijación) a distancia L.
2. Enrosque el resorte de la abrazadera en su lugar con las almohadillas de cerámica en la placa de montaje.
3. Presione el emisor IR en posición en el clip de resorte de retención. El emisor debe apuntar hacia toda la superficie a calentar. El reflector de oro debe apuntar hacia la placa de soporte.
4. Aprieta las tuercas de fijación en la nuez arrugada.

El tirón del alambre de plomo no debe causar ninguna tensión en el sello de la prensa.

Dimensiones de montaje:
L = longitud total del emisor LG:2x35 mm (conexión de dos lados) o
L = longitud total del emisor LG:35 mm -20 mm (conexión unilateral)

Si se superan las siguientes longitudes globales de emisores para LG, es necesario un soporte central:
Las dimensiones de los tubos:23 x 11, LG > 1 500 mm y las dimensiones de los tubos 34x14, LG > 2000 mm

Después de la instalación, el tubo de cristal de cuarzo del emisor IR debe limpiarse por el lado sin orinar. please use the cleaning cloth included in our delivery or a clean linen cloth (without textile finishing agents) soaked in methylated spirit (such as rubbing alcohol) to remove any impurities/soiling or fingerprints from the surface.

Los tamaños se ilustran con medidas específicas en las especificaciones detalladas. Por favor, compruebe las especificaciones antes de hacer pedidos. Si usted encuentra el tamaño de los productos no le conviene,puede contactarnos directamente.
